ТИПОВАЯ МОДУЛЬНАЯ СТАНЦИЯ ОБЕЗЖЕЛЕЗИВАНИЯ
ПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 600 м³/сутки
ДЛЯ МАЛЫХ НАСЕЛЕННЫХ ПУНКТОВ И ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ ТМСО «ГЕОПРОФИЛЬ» ФН-О-100″

Станции устанавливаются на новые или существующие объекты населенных пунктов с подключением/подведением её к водонапорной башне, РЧВ или сети. В модуль станции встраиваются  оборудование для подачи и очистки воды, система управления и передачи данных, сопутствующее оборудование.
ТМСО «Геопрофиль» ФН-О-100″ разрабатывается на основании исходных данных объекта, которые носят типовой характер для объектов Заказчика.

Производительность станции – до 600 м3/сутки.
Содержание растворенного железа в исходной воде — до 10 мг/л.
Контейнер-модуль станции — каркас из профильной трубы не менее 120х60х3(4) мм. Установка сэндвич-панелей не менее 100мм изнутри каркаса в замок. Пол-потолок — каменная вата 100 мм, влагостойкий OSB.
Емкости фильтров, трубопроводы, трубная обвязка  изготовлены из нержавеющей стали 08Х18Н10 (AISI 304).
На каждом фильтре два люка для засыпки и контроля  фильтрующей загрузки.
Трубопроводы исходной, очищенной и промывной воды — в одном люке станции.
Загрузка фильтров: кварцевый песок (природный не модифицированный материал), кварцит для поддерживающих слоев, гидроантрацит.
Дренажная система фильтров — «ложное» днище со щелевыми полимерными  колпачками.
Наличие трубного аэрационного смесителя перед каждым фильтром.
Пробоотборники и датчики давления на каждом фильтре.
Приборы учета очищенной и промывной воды (расходомер) с передачей дискретного сигнала в АСУ ТП.
АСУ ТП обязательно включает в себя автоматическое управление поворотными затворами с пневмо-приводами. Пневмо-управление при помощи безмасляного компрессора.
Этот же компрессор также обеспечивает подачу воздуха (не менее 20% от количества воды) для процесса аэрации. Без применения аэрационной колонны.

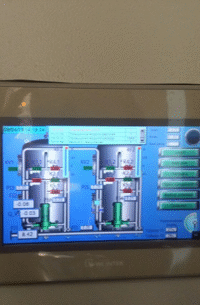

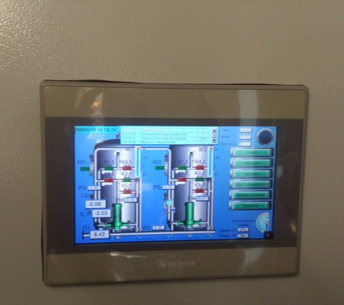

Шкаф управления имеет сенсорный экран и обеспечивает индикацию всех необходимых показателей – время, дату, текущий режим работы каждого фильтра, фильтроцикл, сообщения об аварийной ситуации, архивные данные, с функцией передачи информации на пульт диспетчера или персональный компьютер АСУ ТП.

Фильтрация и промывка.
Фильтрация безреагентная, одноступенчатая, с упрощенной аэрацией через аэрационный смеситель внутри корпуса фильтра. Подача воздуха обеспечивается безмасляным компрессором с ресивером . Количество аэрационных смесителей- по количеству фильтров. Распределение и регулировка подачи воздуха на каждый фильтр отдельно.

Обеззараживание.
Обеззараживание фильтрующей загрузки и оборудования производится при промывках дозированием гипохлорита натрия насосом-дозатором в автоматическом режиме. Без применения УФО.
Количество промывной воды на один фильтр — не более 2,2м³

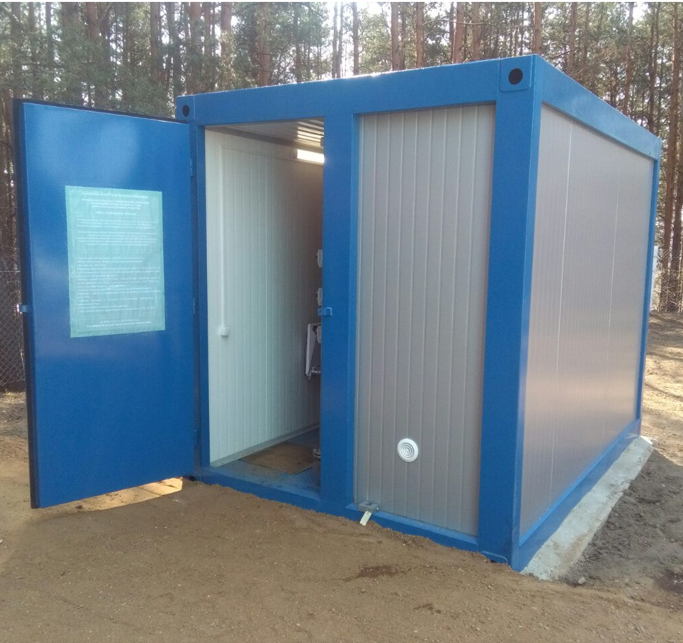

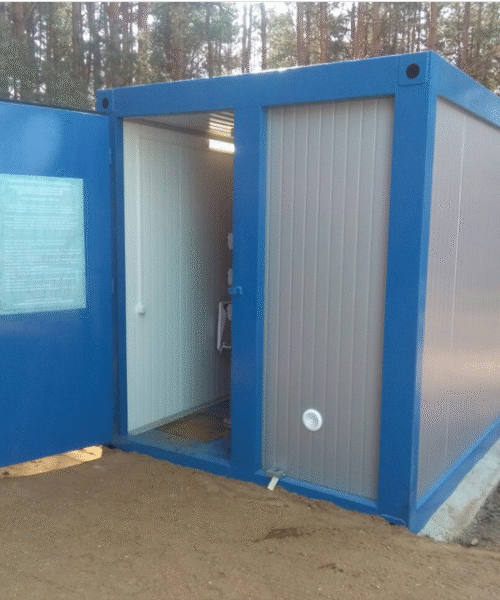

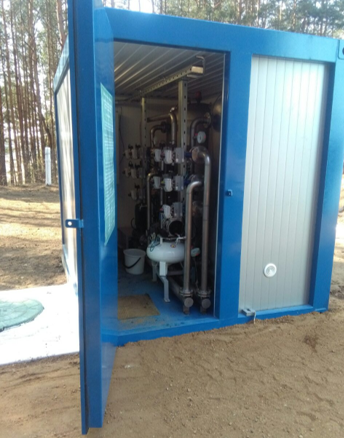

Вид снаружи станции

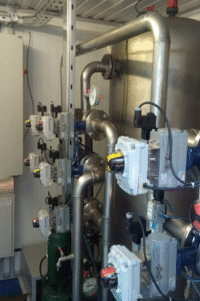

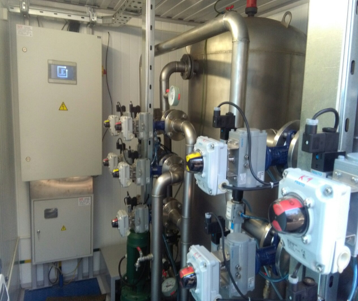

Вид изнутри станции
